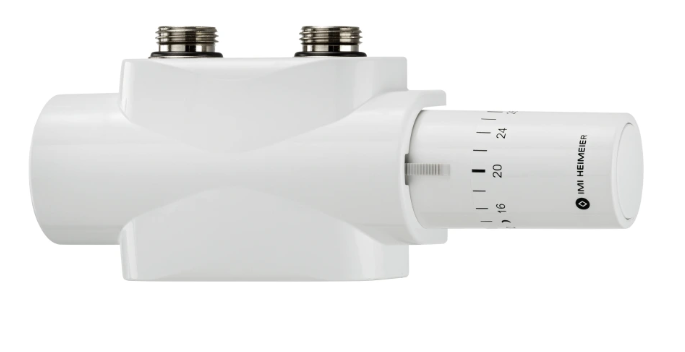

Heimeier Multilux 4 Eclipse ventilsæt med Hvid Halo føler

Heimeier Multilux 4 Eclipse ventilsæt med Hvid Halo føler.

Med 2-punkts-tilslutning, vinklet og lige type, til R1/2 og G3/4 tilslutning, med automatisk flowbegrænsning

Multilux 4-Eclipse-Set tilsluttes i 2-strengs anlæg til radiatorer med en undermonteret 2-punkts tilslutning, som f.eks. badeværelseradiatorer, designradiatorer, universalradiatorer eller radiatorer med integrerede ventiler. Denne ventil har en unik, integreret flowbegrænser, som eliminerer for høje flow. Det ønskede flow kan indstilles ved drejning direkte på ventilen. Det indstillede flow vil ikke blive overskredet, når belastningen på anlægget ændrer sig, som følge af at andre ventiler lukker eller ved opstart efter natsænkning.

Ventilen regulerer flowet uafhængigt af differenstrykket. Derfor kræves der ingen komplicerede beregninger for at bestemme indstillingerne. C/C-afstand for tilslutningerne er 50 mm. Termostat- og afspærringsindsats er indbyrdes udskiftelige. Derfor er ventilen velegnet til installation på både venstre og højre side af radiatoren.
Tilslutning mod radiator:

Adaptere til R½ og G¾ for radiatortilslutninger. Tolerancekompensation ±1,0 mm med specielle omløbermøtrikker og et fleksibelt fladpakningsystem sikrer spændingsfri installation.

Rørtilslutning:

¾" udvendigt gevind til kompressionsfittings på rør af plast, kobber, præcisionsstål eller flerlagsrør., f.eks 405238 116/ 405238 118/ 405238 120 / 405238 015/ 405238 018

Tilslutning mod termostat og aktuator:
HEIMEIER M30x1,5

Termostat Halo med lukket gradueringshætte og væskefyldt termostat. Høj aktuatorkraft, minimal hysterese, optimal lukketid. Stabil reguleringsrespons selv ved mindre beregnede p-båndsvariationer. (<1 K). Conforming to German EnEV and/or DIN V 4701-10. Setting 8–28. Frostbeskyttelse. Temperaturområde 6 °C til 28 °C.

C/C 50mm- samme model til vinkel og lige (lev med afpropning)
Anvendelsesområde: 2-strengs varmeanlæg
Funktion: Regulering, Flowbegrænsning, Afspærring
Dimensioner: DN 15
Trykklasse: PN 10
Temperatur:
Max. arbejdstemperatur: 120°C, med afdækning 90°C.
Min. arbejdstemperatur: -10°C
Dimensionerede flow kan indstilles indenfor flowområderne:
10-150 l/h
Fabriksindstilling 150 l/h.
Differenstryk (?pv):
Max. differenstryk:
60 kPa (<30 dB(A))
Min. differenstryk:
10 – 100 l/h = 10 kPa
100 – 150 l/h = 15 kPa

Materiale:
Ventilhus: Korrosionsbestandigt rødgods
O-ringe: EPDM-gummi
Kegle: EPDM-gummi
Returfjeder: Rustfrit stål
Ventilindsats: Messing, PPS (polyfenylsulfid)
Spindel: Niro-stålspindel med dobbelt O-ring-tætning.
Afdækning: ABS
Overfladebehandling:
Ventilhus og koblingsdele er forniklede.
Multilux 4-Eclipse-Set består af:
– Multilux 4-Eclipse termostatventilhus
– R1/2 radiatortilslutninger
– G3/4 radiatortilslutninger
– Endemuffer til G 3/4 rørtilslutning
– Dækkappe
– Termostat Halo
